イグザートキャトル・脚の可動検討 ボトムズAT自作ガレージキット


装甲騎兵ボトムズ 『鋼鉄の軍勢』(プレイステーション用ゲーム)より
ギルガメス軍・ミッド級アーマード・トルーパー イグザートキャトル (型式番号:ATM-04-ST)
1/60 フルスクラッチ作品 第3回 : キャストキットの可動パーツ組込み・脚編


 脚の痛みも和らいできたので・・・ぼちぼち手を動かします。
 前回の、腕に引き続いて、脚に可動パーツを組み込みます。
 脚の付け根・膝・足首の3箇所です。

 ① 脚の付け根
 この箇所には、WAVE製の小型ボールジョイント(プラサポ+ポリパーツ)を使いました。
 受け側のポリパーツには、プラ板に軸穴を加工して、挟み込んだ状態で埋め込みます。
 隙間に、プラリペアを流し込んで固定しています。

キャトル・太腿


 ② 膝関節
 肘と同様に、コトブキヤのABSユニット03(Wジョイント)を使用しました。
 サイズは、肘より一回り大きい物を選定しています。
 ただし、厚みがあるので、極限まで削って薄くして使用しました。
 差し込む穴を、モーターツールで基礎を加工した後に、彫刻等で成形します。
 最後に、軸穴を開けて完了です。
キャトル・膝関節


 ③ 足首
 ホビーベースの、ロールスイングジョイント(小)を使います。
 足首側には、ジョイントの受け側を埋め込む為に、穴を加工します。
 下腿部側は、関節を埋め込むスペースを設ける為に加工した後、ジョイントの軸を差し込む穴を開けて完成です。

キャトル・足首


 ④ 形状確認
 上記パーツを組上げてみました。
 キットは、固定ポーズだった為に、この様な状態を見るのは初めてです・・・


キャトル・脚全形

 後付けで行なった割には、結構な可動範囲だと思います。
キャトル・脚対比

 最後に、10円玉との比較です。
 1/1000ウォーカーギャリアに比べると遥かにデカイのですが、今回は可動します


 腕と脚は完成しました。
 残りは、スカートアーマーですね。
 可動・・・させられるかな?



  <ひとり言>

 この作品は、タココンに出品する計画です。
 節操無く、あちらこちらの、コンペに出品しまくっています

 でも、期限が無いと完成させられないので、自分を追い込む意味では有り難い場なのです。
 各コンペ担当の方々、お世話になります


ブログランキング・にほんブログ村へ
人気ブログランキングへ プラモ・ガンプラ完成品投稿サイト【MG】 "励みになります。拍手ボタンを押してやって下さい。押す時は『ポチッとな』の合言葉を忘れずに・・・"
スポンサーサイト

テーマ:模型・プラモデル - ジャンル:趣味・実用

  1. 2012/11/22(木) 09:56:12|
  2. イグザートキャトル1/60自作
  3. | トラックバック:0
  4. | コメント:4

イグザートキャトル・腕の可動検討 ボトムズAT自作ガレージキット


装甲騎兵ボトムズ 『鋼鉄の軍勢』(プレイステーション用ゲーム)より
ギルガメス軍・ミッド級アーマード・トルーパー イグザートキャトル (型式番号:ATM-04-ST)
1/60 フルスクラッチ作品 第2回 : キャストキットの可動パーツ組込み・腕編


 このキットをワンダーフェスティバルで販売した時は、原型の完成が遅れて、生産数も10個程度と少なかったのですが、有り難い事に数時間で完売しました。
 申請した個数は15~20個でしたので、その分も版権料を払っているのです
 その時に展示していた完成品は、何故か紛失!!
 もちろん、完売したのでキットも残っていません。
 更には、シリコン型も処分しました。


 しかし、少し抜けが悪かった廃材を元に、なんとか1台分の基本パーツの確保が出来ました。
 エポパテで補修すれば、何とかなります。
 一部のパーツは、作らないと駄目ですが・・・


 一応、気泡などをエポパテで埋めてみました。
 廃品利用なので、製品版より手数は掛かっていると思うのですが、思ったより少ない改修で済みました。
 そう言えば、リベットの気泡が抜けなくて困りましたね。
 真空脱泡機など持っている訳でも無く、叩いたり・傾けたりしたのですが、全て取り除く事は不可能でした。
 購入していただいた方m(__)m
 でも、リベットは難しいのですよ~~特に小さいので。


 このまま固定ポーズで作っても面白くありません。
 当時と比較して、サポートパーツも進歩して、小型のABSボールジョイントやポリキャップが登場しました。
 これらを駆使して、可動モデルに出来ないものか挑戦してみました。

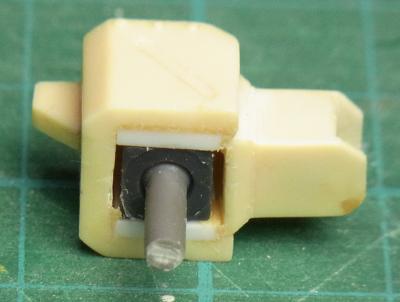

 ① 肩
 WAVE製のポリユニット(2mm径用)を使用しました。
 ボールジョイントの受けに、回転軸が付いたものです。
 プラ板に、回転軸の径に合わせた穴を開けたものをベースとします。
 肩部に、上記ポリキャップとプラ板のサイズの穴を、モーターツールと平刀を使って開口しました。
 プラ板とポリキャップを穴に組み込んだら、隙間にエポパテを詰め込んで固定します。
イグザートキャトル・肩

 この関節により、上下・回転・前後と、かなり自由に動かす事が出来ました。


 ② 上腕
 上腕の幅が、6mmしかありません。
 肩と同じ様にプラ板を仕込む事が出来ないので、2mm軸用のポリキャップ(以下PC)を詰め込んで、エポパテで蓋をします。


 ③ 肘関節
 上腕ではスペースの関係上、可動パーツを仕込む事が出来ませんでした。
 よって、コトブキヤ製のABSユニット01(Tジョイント)を使用します。
 このパーツは二重関節なので、上腕と下腕の接続部にて可動が可能になります。

 が、何度か動かしていたら、真っ二つに折れました
 構造的に不安な部品でしたが、やっぱり・・・
 仕方が無いので、構造的に頑丈そうな、同社のABSユニット03(Wジョイント)を使用する事にしました。
 厚みがあったので、薄くなる様に加工してあります。

 上が『03』で、下が『01』です。

イグザートキャトル・肘関節

 真ん中から折れているので、修復も不可能です。
 こんなパーツ・・・2度と使用する事は無いですね
 皆さんも気を付けて下さい

イグザートキャトル・関節破損


 ④ 下腕
 可動は③のパーツに任せて、PCを埋め込む穴を開けて、隙間にエポパテを詰め込んで固定します。

 更に手首の可動用に、フレキシブルパイプ(大)を使うので、パイプ径の5mmの穴を開けます。
 穴のサイズを微調整して、差し込めばガッチリと保持します。


 ⑤ 手首
 WAVE製の半球状サポートパーツを埋め込んで、フレキシブルパイプ(大)の軸を固定する穴を開けます。
 動かしても球体パーツが見える事で、目立たないと思います。

イグザートキャトル・手首


 関節を埋め込むだけの作業でしたが、パーツが小さいので苦労しました。
 後は、関節位置の調整が、かなり厄介でした・・・
イグザートキャトル・肘関節

 一応、90度くらいは曲がるようになりました。

 次回は、脚の可動パーツを組み込みます。



  <ひとり言>

 今回の製作のお供に観たDVDは・・・『ファイヤーマン』です。
 アカレンジャーの誠直也氏が主演の、円谷プロ10周年記念として製作された巨大特撮ヒーロー番組です。

 地球の天変地異によって、恐竜が目覚めて次々と出現。
 地底深くのアバン大陸から、ファイヤーマンが派遣されるのですが・・・
 アバン大陸の事にはほとんど触れずに、ファイヤーマンがいきなり登場!!
 後半は宇宙人や宇宙怪獣が登場して、もうグチャグチャな展開です。
 これでは、打ち切りも仕方なしでしょうか?
 最終回も、取って付けた様な終わり方にガッカリ・・・

 見所は、個性的な演技を行なう、岸田森氏が科学者として出演。
 飄々としたキャラクターで、実にらしい演技でした。
 あと、千葉隊員役で若かりし平泉征(現:平泉成)氏が、元気に演じています。
 今の芸風?を微塵も感じさせない喋り方でした。

 怪獣デザインは、ウルトラセブンや帰ってきたウルトラマンにシルバー仮面で、センスの光るデザインを行なった池谷仙克氏です。
 ファイヤーマンでは、オーソドックスな恐竜をモチーフにしながらも随所に見られる、池谷氏らしいデザインが秀逸でした。

 全30話を一気に観ましたが・・・残念な作品でした~~



ブログランキング・にほんブログ村へ
人気ブログランキングへ プラモ・ガンプラ完成品投稿サイト【MG】 "励みになります。拍手ボタンを押してやって下さい。押す時は『ポチッとな』の合言葉を忘れずに・・・"

テーマ:模型・プラモデル・フィギュア製作日記 - ジャンル:趣味・実用

  1. 2012/09/06(木) 09:39:04|
  2. イグザートキャトル1/60自作
  3. | トラックバック:0
  4. | コメント:10

イグザートキャトルの原型紹介 AT自作キット


装甲騎兵ボトムズ 『鋼鉄の軍勢』(プレイステーション用ゲーム)より
ギルガメス軍・ミッド級アーマード・トルーパー イグザートキャトル (型式番号:ATM-04-ST)
1/60スケール フルスクラッチ作品 第1回 : 原型紹介


 プラモに少し飽きたので、今回から数回(で終わるかな?)に渡って、自分で製作したガレージキットの作り直し?を行ないます。

 2004年頃だったかな~~?(正直・・・忘れました)
 ワンダーフェスティバルで、当日版権を取得して販売したものです。
 以前に、クレバーキャメル(ATM-01)などを販売した経緯から、ミッド級のATを並べたい・・・
 いつもの悪い癖が湧いてきました。
 デザイン画の無いATM-02と、良く解らないATM-03(2種のデザイン有)を飛ばして、ATM-04の製作を開始しました。

 イグザートキャトル(良く働く家畜)と命名された、ギルガメス軍の最初の正式採用機との設定です。
 TV放送当時からあったデザインでは無く、プレイステーション用ゲームの『鋼鉄の軍勢』用に起こされたATです。
 初期のATと言う感じの野暮ったさが、良い感じのデザインです。


 さて~~原型ですが、当時は芯(プラ棒・プラ板)の上にエポキシパテを盛って削り出す。
 この時は、前の複製の失敗品などを使用しているので、キャストの塊からの削り出しも多いです。
 こんな乱暴な造型方法で製作していたので、左右対称に作るのが大変で工数も掛かりました。
 今なら絶対に、プラ板をベースに作りますね。
 ちなみに、エポパテはセメダイン社の馬パテを使用していました。
 水を付けて撫でていると溶けて滑らかになるのと、硬化後も切削感が硬かったので、多用していましたね。
 その後、WAVEやタミヤにGSIクレオスと、各メーカーからエポパテが発売されたので、今は使っていませんね。


 これが、原型です。
イグザートキャトル全パーツ

 一応・・・型抜きを考慮して、パーツ分割を行なっています。
 総パーツ数は少し多くて、27点です。
 カメラ部など、ゴミの様な小さい部品もありました。

 全高4mの、1/60なので70mm程度の製品になります。
 このサイズなので、もちろん固定ポーズ式としています。
 フリーポーズと言う考えは、浮かばなかったな~~

 1/60スケールは、ユニオン製の200円ATプラモと同じスケールです。
 市販されたATプラモで、一番種類の多かったシリーズなので、意図的に揃えました。


 次回は、部品の改修?を行ないます。


  <ひとり言>

 ATM-04という番号をつけたATが、もう1種あるのです。
 それは、デュアルマガジン誌上とOVAの『ザ・ラストレッドショルダー』に登場した、クルーウェルドッグ (ATM-04ST)です。
 外見はスコープドックに似ていますが・・・しか~~し!!
 腕にバーニアが付いていて、バーニアふかして~~パンチ!!する、とんでもATです。
 しかも、右腕が全て隠れる様にセットされる、大型のガトリング風の銃器を持っている・・・
 スコープドックより古い機体と思えないデザインが、ちょっと残念でした。
 どう考えても、後継機って感じですよね。

 デュアルマガジン誌上で連載していた『THE GENERATION OF AT』が初出となりますが、企画の伸童社とデザイナーの藤田一巳氏の連携が、上手く取れていなかったのでは?と想像します。
