アイアン・ギアーおまけザブングル改修2 旧キット改造


戦闘メカ ザブングル アイアン・ギアー級 一番艦 ランドシップモード
1/1000スケール 旧キット 改造 第14回 : 1/1000ザブングルの改修 その2


 さて今回は、武器の製作を行います。
 左腕に装備する「4装ハンドキャノン」と、肩に装備する「3連バズーカ & 9連ミサイルランチャー」です。
 早速作業に取り掛かろうと、思っていたら大事件が発生です!!


 ① 悲劇
 細かい作業を行なうので、机の整理を行なう事にしました。
 カッターナイフの刃を閉まって、ペン立てに・・・と思った瞬間!!
 手からカッターナイフが落ちました。
 落ちた瞬間『ピ~~ン』と、小さい物体が飛んで行った様でした。
 まさか!と思ってパーツを確認すると、ザブングルの左腕が見当たりません・・・

 周辺の物を退かして、掃除機で吸い取って確認しましたが、やっぱり出てきませでした
 予備から左腕を持ってこようか?と考えましたが、駄目で元々って事で、プラ板から削りだす事にしました。

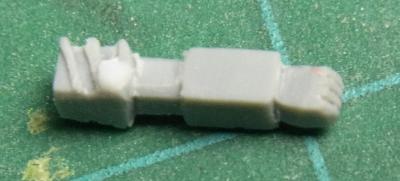

 ② 左腕
 やっぱり見易い、WAVEのグレープラ板が役に立ちます。
 腕の幅を計測すると2mm弱だったので、2mm幅に切った1mmプラを2枚張り合わせて成形します。
 肩・上腕・前腕・手首の位置を決めて、アートナイフで削ります。

 面倒だったのは、肩のパターンでした。
 アートナイフで浅い溝を作って、0.2mmのラインチゼルで仕上げました。
 丸い出っ張りは、1mmの丸棒を0.7mm径に削ったプラ棒を輪切りにしたものを接着しました。

 指のモールドは、アートナイフで筋を入れた後に、タミヤ製エッチングソー(0.1mm厚)で彫っています。

おまけザブングル右腕

 ③ 4装ハンドキャノン
 腕の装着する、ザブングル専用の武器です。
 4本のキャノン砲が取り付くので、腕と比較しながら、使用するプラ棒のサイズを決めます。
 1.0mmのプラ棒でも太い様なので、ヤスリをかけて0.8mm径にしました。
 適当な長さに切って、中央部のカバーを0.3mmプラ板で切出して挟んで固定します。


 ④ 3連バズーカ
 右肩に装着されます。
 ハンドキャノン同様に、0.8mmに加工したプラ棒を使いました。
 中央部に0.3mmプラ板を1周巻いて段差を付けます。
 段差の上の出っ張りは、1mmプラ板を接着した後に削り込んであります。


 ⑤ 9連ミサイルランチャー
 この武装は箱型で、正面から見ると正方形なので、2mm角プラ棒が使用出来ます。
 後部の出っ張りは、プラ板を貼って加工しました。
 中央のモールドは、0.14mmプラ板を貼ってあります。
 先端のスジ彫りは、0.1mmのエッチングソーで行なっています。(見えます?)

おまけザブングル武器

 腕と10円玉の比較ですが、本当にプラ屑サイズです
おまけザブングル右腕比較


 次回は、全身の組み立てです。


  <ひとり言>

 腕の紛失が無ければ、今回で全身の組立ても出来たかな?と思っています。
 でも、怪我の功名でしょうか?
 左腕の製作を行って・・・このサイズでも、イケる!!という自信が出てきました。

 人間ヤル気になれば、何とかなるもんですね~~

 そう言えば、製作開始してから2ヶ月近く経過しました。
 手が遅いのを痛感しながら、今のテンションで ○ャリ○を・・・
 なんてやっていると、締め切りギリギリになっちゃうかも?
