アイアン・ギアー二番艦へ改修その1 旧キット改造


戦闘メカ ザブングル アイアン・ギアー級 一番艦 二番艦 ランドシップモード
1/1000スケール 旧キット 改造 第22回 : 一番艦から二番艦への改修 その1


 取り合えず一番艦を作ってから、その後に三番艦のギア・ギアでも作ろう。
 なんて考えていたのですが、思っていた以上に手間の掛かる改造に、2隻目への意欲は消沈・・・
 更に、1/1000スケールのウォーカーギャリアを作った事で、考えが変わりました!!

 二番艦に改造してやる!!
 二番艦にすれば、どんなWMやランドシップと絡ませてもOKです!!
 完成目前で、アホな事を始めてしまいましたが、今回から改修します。


 ① 改修箇所の確認
 さて、一番艦と二番艦以降のグレタ・ガリー(後のI.G.)とギアギアの違いはご存知でしょうか?
 判り易い箇所としては、頭部の形状でしょうか?
 実は、一番の違いは船体のボリュームに有るのです。
 自分も、設定画を見比べるまで知りませんでした!!


IG設定画比較

 上が初期I.G.の設定画で、下が25話からとなっている2番艦以降の設定画です。
 船体と甲板の厚みが見事に異なります。
 そして船首の形状や主砲のサイズなど、明らかに変わっています。
 ただし、番組内での作画に生かされていたかと言うと・・・???
 この設定画を見ても、不明な点や矛盾点が多いので、結局は二番艦風になるかも


 ② 船体の厚み
 明確な資料があるので、スルーは出来ません。
 大腿と下腿後部の厚みを増す為に、下部に1mmプラ板を接着します。
 ただし、大腿パーツのプラ肉厚が薄いので、パーツの内側に0.3mmプラ板を貼って補強しました。


 ③ 下腿部上部(膝)
 この箇所のみ、厚みは十分だと思います。
 しかし、このままではボリュームアップした大腿部と合いません。
 膝の外周カバーを切り離して、ボリュームアップしました。
 それに合わせて、脛上部もボリュームアップしてあります。

 膝周辺をボリュームアップした事により、膝アーマーと脛が一体になったパーツが、合わなくなりました。
 よって、膝アーマーを切り離した後に、プラ板を接着して調整しました。


④ 下腿部横
 先端部にある、外側に広がるパーツです。
 この箇所は他の箇所とは違い、大きな変更箇所です。
 厚みと幅に、合わせて形状も異なります。

 最初は、厚みを増加させる為に、下腿部との境目と厚みの中間部をカットソーで切断します。
 更に、カットしたパーツの中間部で切断した後に角度を付けて接着したものを、下腿部に接着します。
 膝側の隙間は"零"として、設定画を見ながら足首側を4mm程度空けました。
 補強の為に、隙間にはプラ板を差し込みます。

 次に、幅の増加です。
 横に、1mmプラ板を3枚接着して余分な箇所をカットします。

 最後に、上記作業でも塞がらない穴があるので、ヒートペンを使用して余ったパーツを溶かして塞ぎます。
 ヤスリで、全体を整えて完了です。


 ④ つま先
 つま先の形状も異なります。
 ただし、前回製作した形状も納得の行く形状では無かったので、ここで改修しました。

 先端を3mm延長して、下部先端のライン変更と後部を1mm削って、すっきりした?形状に変更しました。

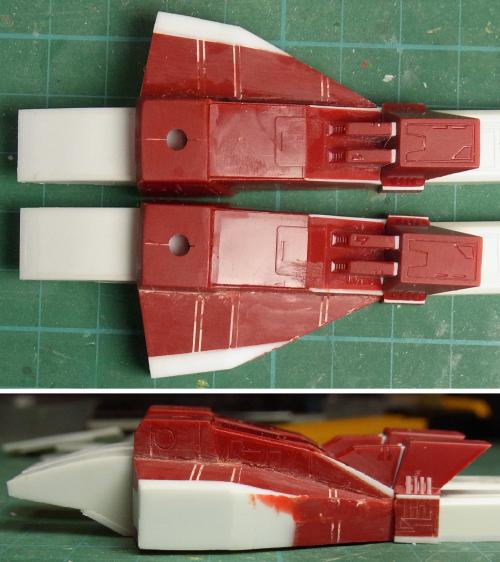

脚全体・2番艦改修

脚下腿部・2番艦改修

 中央甲板も厚みを増すだけなので、何も無ければ作業できたのですが・・・
 ここで事件が!!
 真相は次回で・・・



  <ひとり言>

 早いもので、5月3日から始めたアイアン・ギアーも3ヶ月が経過しようとしています。
 おまけWMの製作にエッチングパーツの使用、そして二番艦への改修など本筋では無い箇所での時間を掛けていますね。
 二番艦への船体改造が完了すれば、砲塔や中央甲板下部のバーニアなどのパーツ類だけの筈・・・
 半月でパーツを仕上げて、残りの半月で表面仕上げと塗装って感じでしょうか?
 ちょっと、ギリギリになってきました!!

 あ~~このアイアン・ギアーは浮いている船だったな・・・ベースはどうしましょう!!
